施工事例

のぞみ幼稚園

  • 種別 太陽光
  • 下地 コンクリート下地(RC/PC/PCaなど)

■ 写真について
施工後の状況

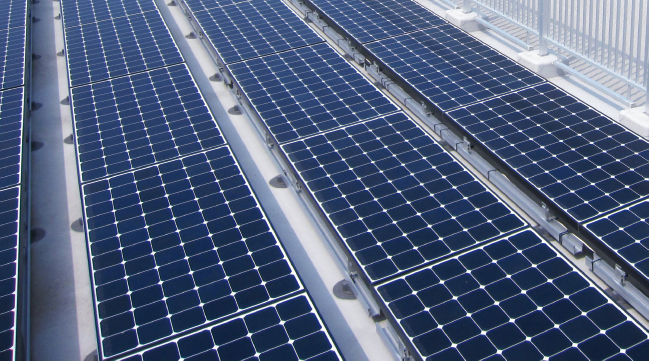

「連結ディスクADC」による太陽光設置と、「コリドール」を用いた歩行仕様

採用理由

エネブリッドシステムは、軽量であり、特に「連結ディスクADC」を用いた場合、パラペットを超えない太陽光モジュール設置が可能となる点が評価されました。

施工のポイント

歩行する部分についてだけ歩行用パネル「AYパネルV」を用いているのがポイントです。

解説

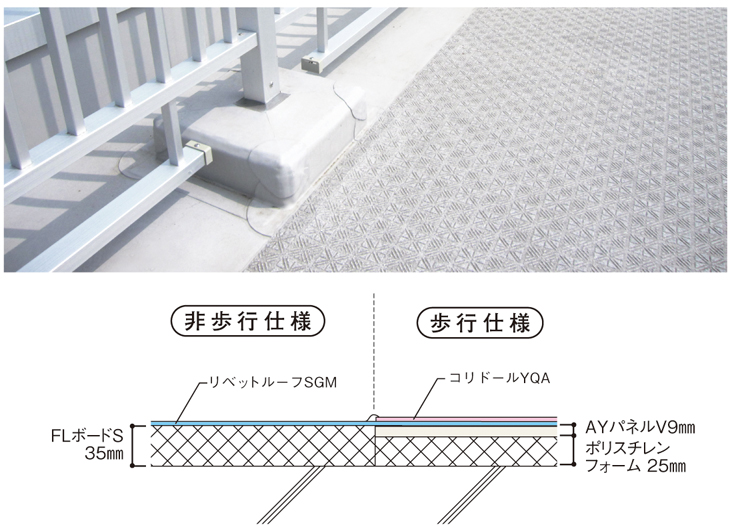

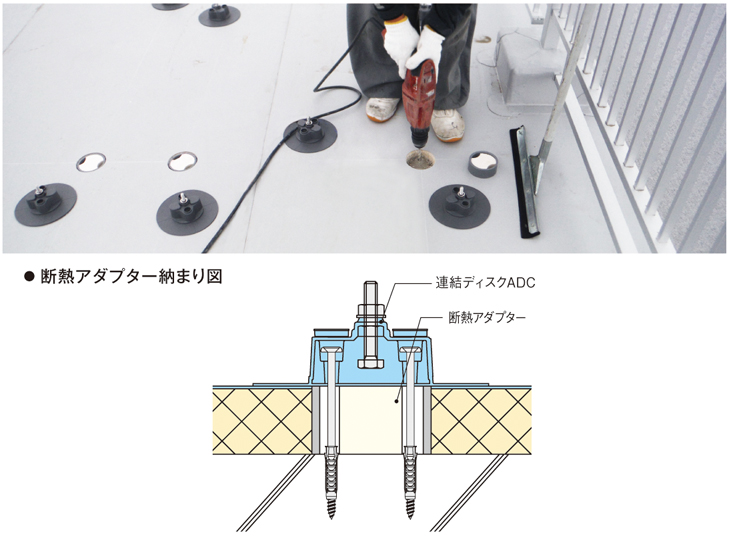

屋上の一部分に「連結ディスクADC」を用いて太陽光モジュールを設置。別の部分には防水層を構築後、防滑性床ビニルシート「コリドール」を用いて、歩行可能なスペースを設けた事例です。
歩行仕様では、防水層の下に歩行用パネル「AYパネルV」を用いて、強度の確保を行っています。
(現場レポート28号に掲載)

事例詳細

件名 のぞみ幼稚園
構造 RC造
施主 学校法人のぞみ学園
施工 ミヤマ建設株式会社
販売代理店 株式会社コクホーシステム
電気工事 株式会社コクホーシステム
建物の種類 学校教育施設
下地 コンクリート下地(RC/PC/PCaなど)
所在地 神奈川県 藤沢市
仕様・規模 アンカー固定断熱工法
MIH-SGM15S 約300m2
防滑仕上げアンカー固定断熱工法
MIH-PYQASV 約120m2
設置ワット数:11kW
設計・監理 いわた環境計画株式会社
施工時期 2014年3月
新築/改修 新築
断熱工法 外断熱工法
防水施工 翠光総建株式会社・株式会社Roofstyle
シート固定方法 アンカー固定
