システム記号 : MIHD-HP15NU

非歩行・LCS-R工法(折板屋根の改修)

  • 非歩行仕様(点検可)
  • 外断熱工法

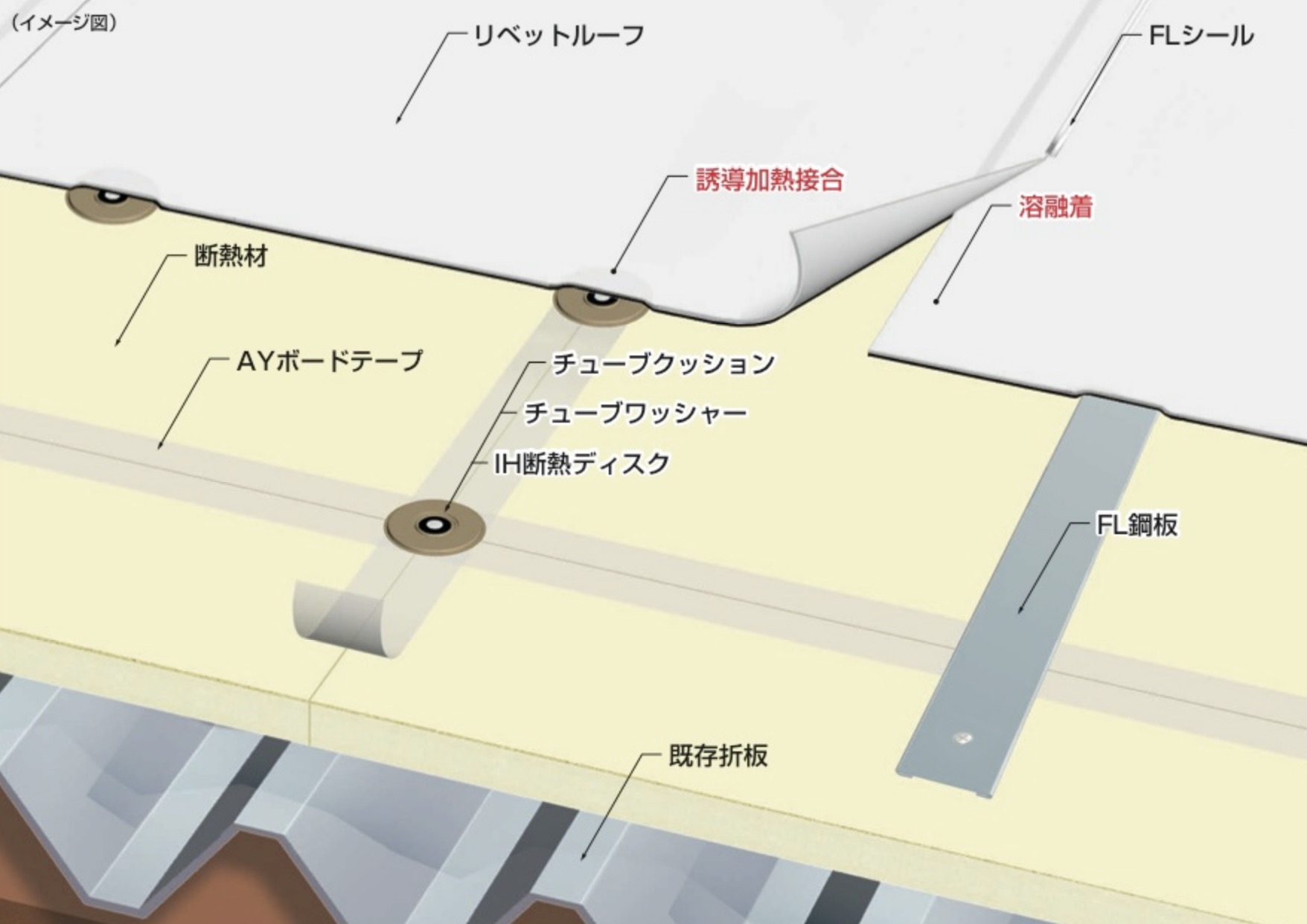

※防水システムイメージ図。本仕様は、FL鋼板とIHディスクの下地への固定強度確保が採用条件です。下地折板の厚みが1.0mm未満の場合、下地の劣化が進んでいる場合など、施工条件によって専用ブラケットを用います。

折板屋根の改修向け、外断熱工法によるリベットルーフ防水システム

既存折板屋根の防水改修を行うためのシステムです。既存折板に断熱材を敷設。IHディスクを用いて断熱材と防水シートをファスニングします。使用シートは、高耐久シート「リベットルーフHP」1.5mmです。断熱材は硬質ウレタンフォームの「FLボードNU」です。

下地 金属下地(折板屋根)
使用シート リベットルーフHP
機能 高耐久

工程

平場部の主要工程(概要)

  • 断熱材敷設(必要に応じて専用ブラケットの設置と固定)
  • 断熱材目地部処理
  • FL鋼板、IH断熱ディスク固定
  • リベットルーフ敷設
  • リベットルーフとFL鋼板の溶融着接合
  • リベットルーフ相互の接合
  • リベットルーフとIH断熱ディスクの誘導加熱接合

注意事項

・屋根の出入口付近やタラップの昇降部分付近は、断熱材の沈み込みや踏み抜きの対策が必要な場合がありますので、ご相談ください。
・断熱材は下地折板の山部分でジョイントするように施工してください。
・折板の形状により、断熱材の厚みとアンカーの固定方法が変わる場合がありますので、ご相談ください。
・風荷重は建物の立地条件、建物高さ、部位や下地によって異なります。条件により標準・強風・超高層仕様を設定しています。強風仕様の場合、LCS接着工法となります。
・面材のないポリスチレンフォームを使用する場合は、絶縁シートとIHディスク緩衝スペーサーを使用してください。
・既存折板が著しく腐蝕しているなど、劣化状況によっては、本システムを採用いただけない場合があります。

特許工法である専用ブラケットを用いた断熱材固定イメージ。折板の形状によりブラケットの形状が変わる場合があります。

システム仕様

システム名称 非歩行・LCS-R工法(折板屋根の改修)
工法 アンカー固定工法(機械的固定工法)
使用シート リベットルーフHP
断熱工法 外断熱工法
歩行仕様 非歩行仕様(点検可)
システム記号 MIHD-HP15NU
下地 金属下地(折板屋根)
機能 高耐久
防水層の厚み 1.5mm
新築/改修 改修
