システム記号 : PF-OS

リベットルーフ 保護コンクリート工法

  • 一般歩行仕様
  • 外断熱工法

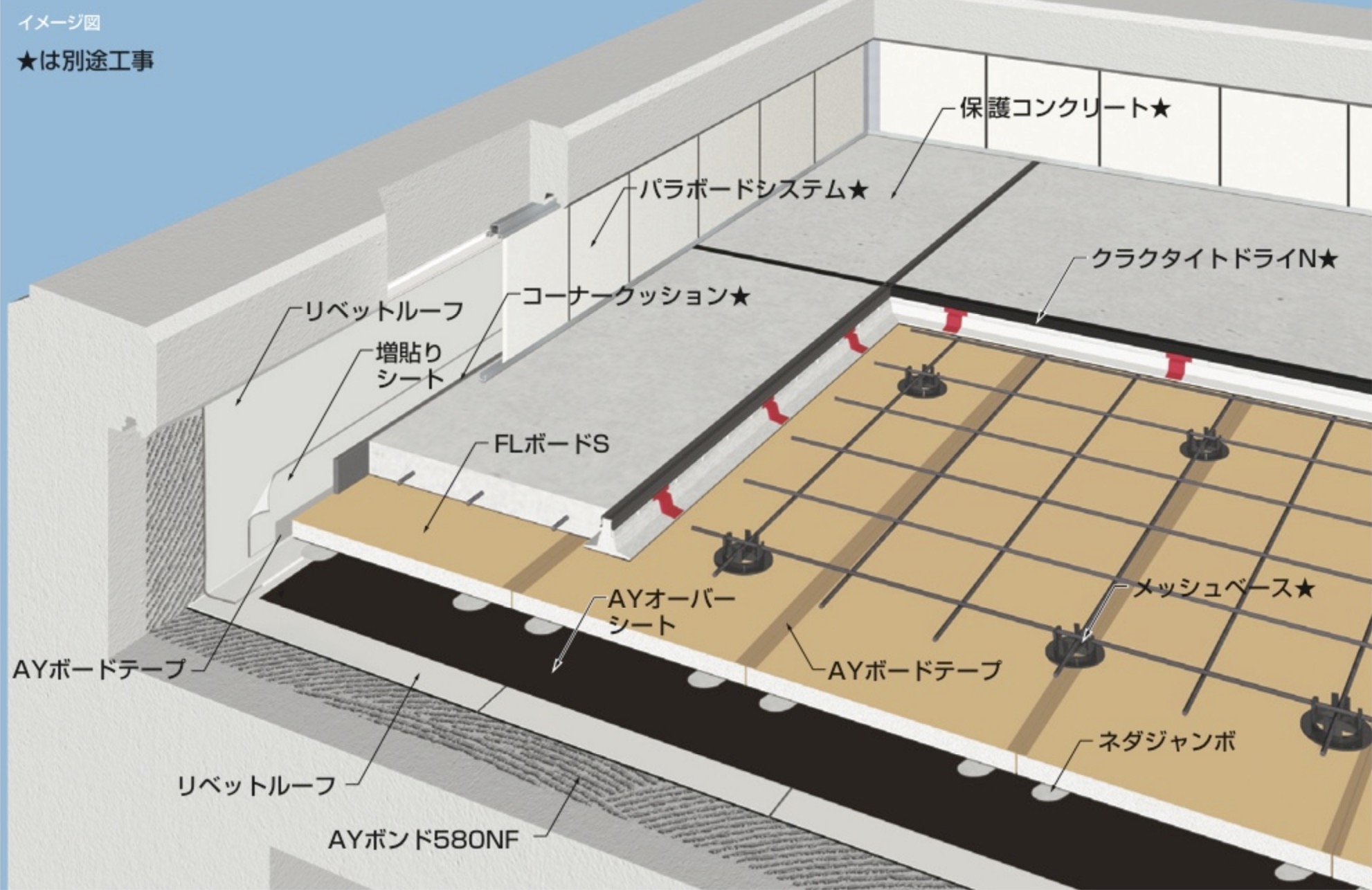

※図中に記載された星印は別途工事の部分を示します。

リベットルーフ防水を用いた保護コンクリート仕上げ工法

接着工法で防水層を構築後、断熱材を敷設。別途工事として保護コンクリート層を設ける仕組みです。適応下地はRCに限定されます。使用シートはリベットルーフナインの2.0mmです。※一般歩行仕様となるのは保護コンクリート打設後になります。

下地 RC・PC・PCa
使用シート リベットルーフナイン

工程

平場部の工程(概要)

  • 下地面にAYボンド580NFを塗布
  • リベットルーフ裏面にAYボンド580NFを塗布
  • リベットルーフの貼り込み
  • リベットルーフ相互の接合
  • 水張り試験(推奨)

工程

水張り試験後の工程(概要)

  • AYオーバーシートの敷設(袋張り。溶着)
  • FLボードS裏面にネダジャンボを塗布
  • FLボードSの敷設
  • FLボードS目地部テープ処理
  • (別途工事)成形伸縮目地設置
  • (別途工事)鉄筋・コンクリート工事
  • (別途工事)立上り防水保護材「パラボード」設置

注意事項

・立上り部において、断熱材とシートが接する部分には、AYボードテープの貼り付けが必要です。
・鉄筋の設置時に、防水層を傷つけないように注意してください。
・鉄筋コンクリート打設時に、左官ゴテなどの工具で防水層を傷つけないよう注意してください(増し貼りシートが必要)。
・断熱材の飛散に注意してください(断熱材への接着剤点付け)。
・ウレタン系接着剤は、接着強度の発現まで1日程度の時間が必要です。

システム仕様

システム名称 リベットルーフ 保護コンクリート工法
工法 接着工法
使用シート リベットルーフナイン
断熱工法 外断熱工法
歩行仕様 一般歩行仕様
システム記号 PF-OS
下地 RC・PC・PCa
防水層の厚み 2.0mm
新築/改修 新築
